集膚伴熱系列

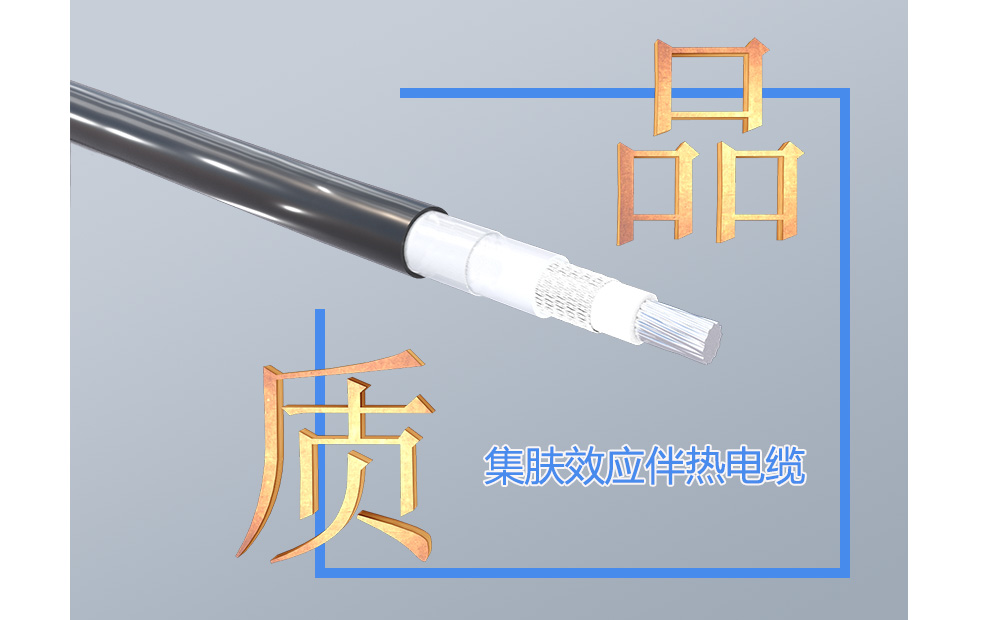

集膚伴熱采用專用電纜，由于集膚效應系統自身形成絕緣結構，使伴熱管外表面和輸液管不帶電，輸液管每千米左右做一安全接地，接地電阻不大于 4Ω，保證輸液管始終是零電位。安全可靠，使用壽命長，安裝維修方便等優點，因此廣泛用于各種不同性質的液態物質。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1142

產品編號

所屬分類

集膚效應電伴熱系列

數量

庫存:



咨詢電話：0531-88612345

0531-85908708

0531-85934066

獲取報價 下載施工圖

應用范圍

產品型號

結構原理

參數

產品特點

關鍵詞:

集膚伴熱

SECT法

集膚效應電伴熱

掃二維碼用手機看

未找到相應參數組，請于后臺屬性模板中添加

管道集膚效應電伴熱（加熱）技術是最近幾年來出現的一種新的金屬管道加熱方法，是大型石油化工等企業熱輸管道加熱保溫的新技術，SECT”應該是“SKIN ELECTRIC CORRENT TRACING”的縮寫，譯為“集膚效應伴熱” 國外簡稱 SECT 法。此種加熱技術具有效率高，適應所有長、中、短距離金屬輸液管道的伴熱和加熱，而且具有安全可靠，使用壽命長，安裝維修方便等優點，因此廣泛用于各種不同性質的液態物質的管道伴熱。

工作原理：

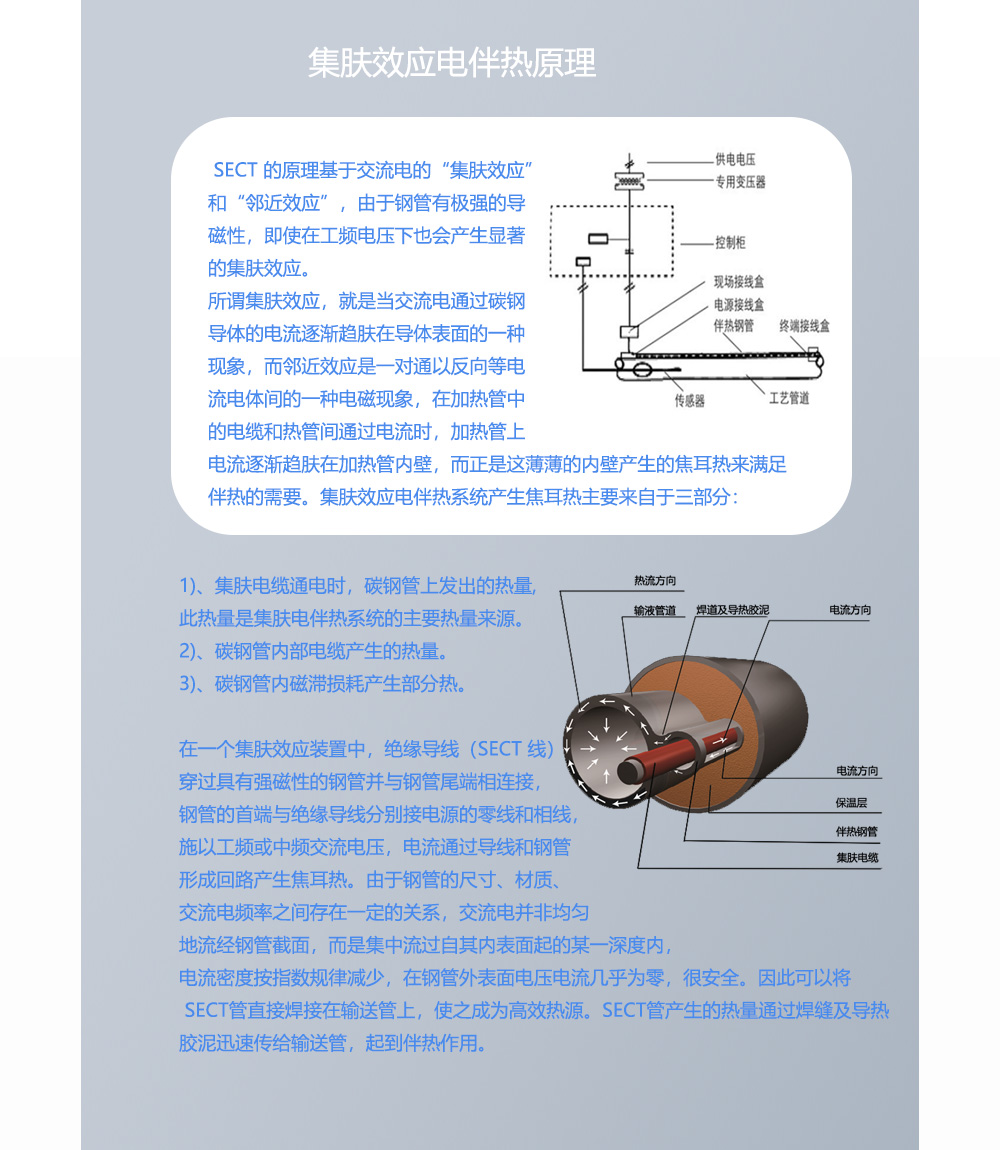

SECT 的原理基于交流電的“集膚效應”和“鄰近效應”，由于鋼管有極強的導磁性，即使在工頻電壓下也會產生顯著的集膚效應。所謂集膚效應，就是當交流電通過碳鋼導體的電流逐漸趨膚在導體表面的一種現象，而鄰近效應是一對通以反向等電流電體間的一種電磁現象，在加熱管中的電纜和熱管間通過電流時，加熱管上電流逐漸趨膚在加熱管內壁，而正是這薄薄的內壁產生的焦耳熱來滿足伴熱的需要。集膚效應電伴熱系統產生焦耳熱主要來自于三部分：

（1）加熱管上通電流時，加熱管上發出的熱量。此熱量是集膚電伴熱系統的主要熱量來源。
（2）加熱管內部電纜產生的熱量。
（3）加熱管內磁滯損耗產生部分熱量。

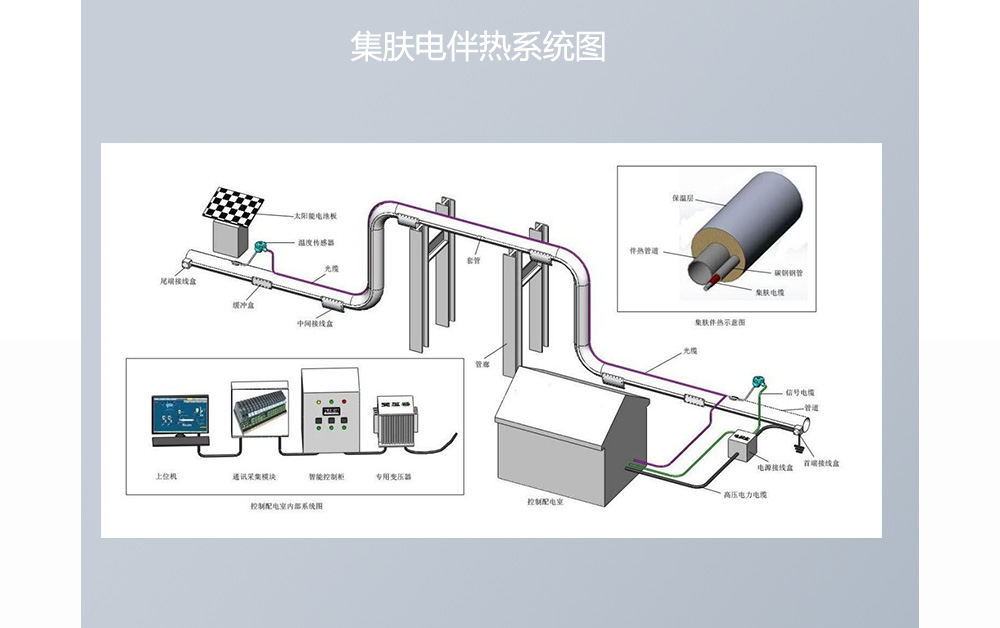

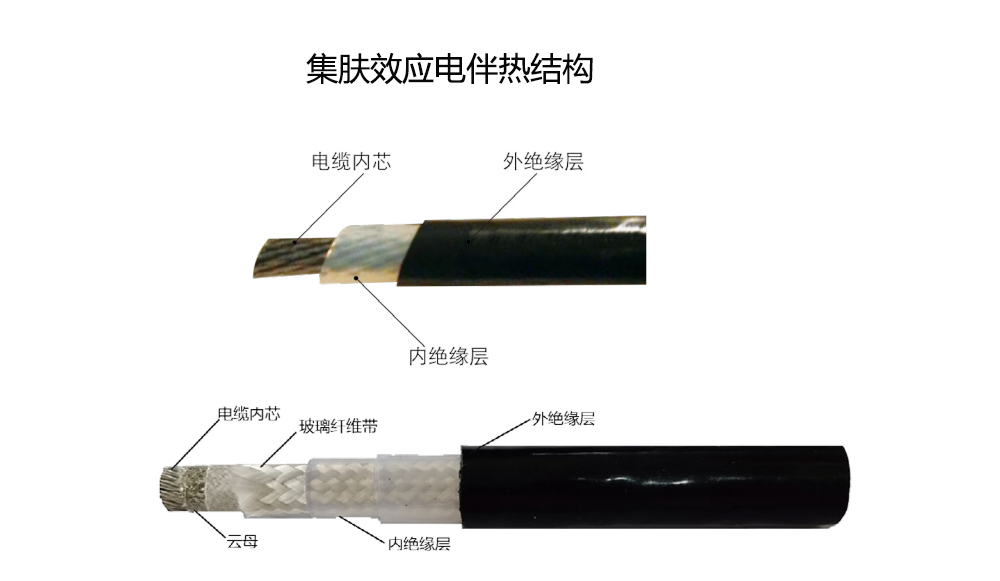

在一個集膚效應裝置中，絕緣導線（SECT 線）穿過具有強磁性的鋼管并與鋼管尾端相連接，鋼管的首端與絕緣導線分別接電源的零線和相線，施以工頻或中頻交流電壓，電流通過導線和鋼管形成回路產生焦耳熱。由于鋼管的尺寸、材質、交流電頻率之間存在一定的關系，交流電并非均勻地流經鋼管截面，而是集中流過自其內表面起的某一深度內，電流密度按指數規律減少，在鋼管外表面電壓電流幾乎為零，很安全。因此可以將 SECT管直接焊接在輸送管上，使之成為高效熱源。SECT管產生的熱量通過焊縫及導熱膠泥迅速傳給輸送管，起到伴熱作用。

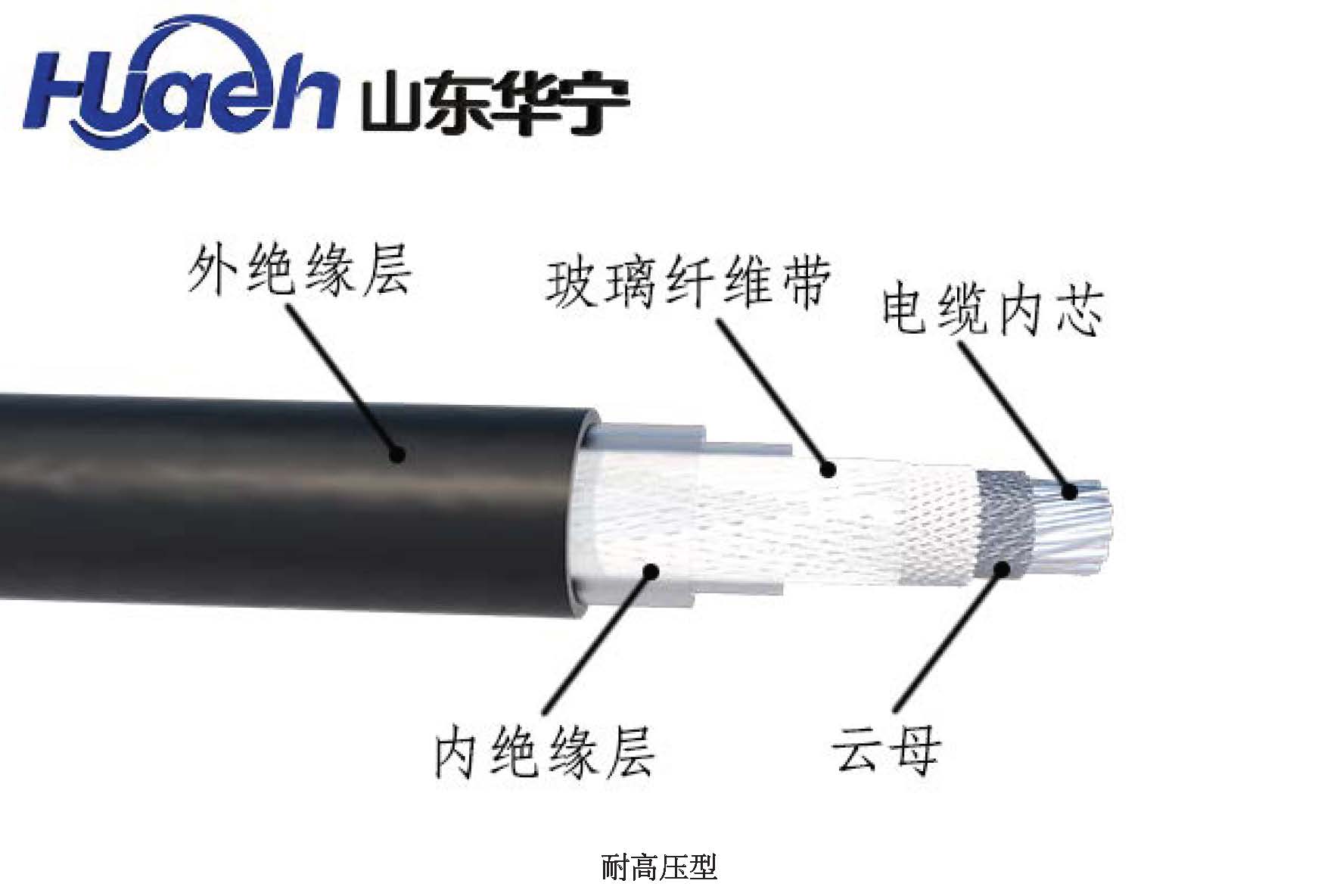

序號	項 目	硅烷交聯 （耐溫等級126℃）	FEP氟塑料（耐溫等級205℃）	PFA高溫氟塑料（耐溫等級260℃）	鋼鎧集膚電纜（耐溫等級600℃）

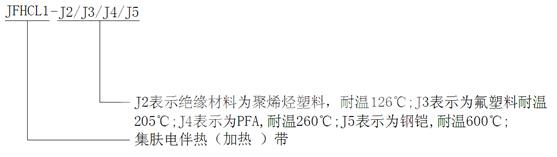

1	電纜型號	JFHCL1-J2	JFHCL1-J3	JFHCL1-J4	JFHCL1-J5
2	標稱截面積（mm²）	5-90	5-90	5-90	5-30
3	絕緣護套（層）	2-5	2-5	2-5	1
4	電源供電電壓	220-35000V	220-35000V	220-35000V	220-35000V
5	工作電壓（V）	0.3V-15KV	0.3V-15KV	0.3V-6KV	0.3V-1KV
6	工作頻率（Hz）	50-4000	50-4000	50-4000	50-4000
7	20℃絕緣電阻不小于（MΩ）	2500	2500	2500	2500
8	擊穿檢驗（kV）	15	15	15	15
9	工作溫度（℃）	-40-110℃	-40-180℃	-40-230℃	0-500℃
10	整體拉斷力不小于（N）	20000	20000	20000	50000
11	最小彎曲半徑mm	260	260	260	260
12	加熱功率（w/m）	3-270	3-270	3-270	3-90

產品特點：

（1）適應性強
　　適應所有長、中、短距離金屬輸液管道的伴熱和加熱，適用于管道的不同敷設方式和任何場所；如：地下直埋、水下、地面架空；適用野外或礦場、工廠、易燃易爆場所。

（2）應用范圍廣
　　適用于常溫為凝固狀態，加溫液體輸送的介質。
　　適用于常溫下粘度很高，難以流動，但加溫后又易于流動物資的管輸，如：稠油、高凝油、燃料重油、蠟等。
　　適用于要求等溫伴熱的管線，如管線距離較長，起輸溫度不易太高的介質輸送。
　　適用于間歇輸送的高凝點，或粘稠介質。

（3）功率密度大、伴熱溫度高
　　集膚效應伴熱系統有效維持溫度可達230°，單根最大發熱量為150W/m。
　　節約能源，加熱效率高
　　集膚電伴熱屬于等溫加熱法，不會出現局部過熱現象，加熱效率高，隨著管線距離的加長提高加熱電壓即可。與蒸汽伴熱相比較，集膚效應的伴熱耗能231kg/km標煤，采用熱循環或蒸汽伴熱耗能為1813kg/km。

（4）安全可靠
　　伴熱采用專用電纜，由于集膚效應系統自身形成絕緣結構，使伴熱管外表面和輸液管不帶電，輸液管每千米左右做一安全接地，接地電阻不大于4Ω，保證輸液管始終是零電位，做到安全可靠。

（5）自動化控制
　　實現溫度完善的控制功能：數字溫度閉環，短路保護功能、過流保護功能、斷路保護功能。
　　軟停軟啟：最大限度地減少對器件的沖擊，延長器件使用壽命；
　　靈活的操作方式：數碼顯示，方便實現人機對話。
　　網絡化設計：實現遠程無線報警，遠程無線控制。

（6）實現分段預制、維修方便
　　可根據流程或輸液管段結構，將伴熱管廠內預制或現場分段預制加工，接頭采用焊接套管方式連接，與輸油管焊接、安裝在一起。外面加上保溫層和保護殼，既方便施工，也容易保證工程質量。如因流程管段故障或需要更換閥門，只要把需要更換部分兩端的接頭拆開，將伴熱電纜抽出，即可更換部件。無需整體拆損保溫和管件。

與其他伴熱比較：

序號	特點	集膚效應伴熱	電纜伴熱	電熱帶伴熱	蒸汽伴熱
1	伴熱距離	長	短	短	短（末端溫度低）
2	電源供電點	少	多	多
3	伴熱功率	大	小	小	小
4	伴熱效果	好	一般	一般	一般
5	伴熱管敷設	直接焊接	捆扎	捆扎	捆扎
6	自動化控制	方便	控制點多	控制點多	無法實現
7	維修	方便	難度大	難度大	難度大
8	局部伴熱	一般	好	好	好
9	安全可靠性	好	一般	一般	好
10	施工費用	較高	較高	較高	低
11	運行費用	低	低	低	高
12	維修費用	低	高	高	低
13	管理	方便	方便	方便	方便
14	使用壽命	20-30年	5-15年	3-10年	3-8年
15	地下管線	適用	不適用	不適用	不適用

從表中可以看出，蒸汽伴熱系統的伴熱距離短，末端溫度低，而且無法實現自動化控制。電纜伴熱和電熱帶伴熱比較適合局部伴熱和短距離伴熱，例如對閥門、閥件、旁通、短節和站內短管線的加熱和伴熱。對于中、長距離的管線伴熱，由于單根伴熱電纜功率較小、電源供電較多，一旦發生問題、維修比較困難，需要將所有的保溫層拆除掉才能更換伴熱電纜。而集膚效應伴熱具有安全性高、可靠性強、維護方便、伴熱溫度高（采用碳鋼管伴熱溫度可達到260°，最大能達到650°）、功率密度大、伴熱距離長（一個電源的伴熱距離最長可達到25公里）等特點，適用于長輸管線、各種口徑管線、伴熱溫度較高的場合，是最安全、可靠、經濟的長距離伴熱方式，因此在各種管線集輸中得到了廣泛的應用。
